Bo Mạch Công Suất Bếp Từ Đa Năng Đầy Đủ Dây Cảm Biến

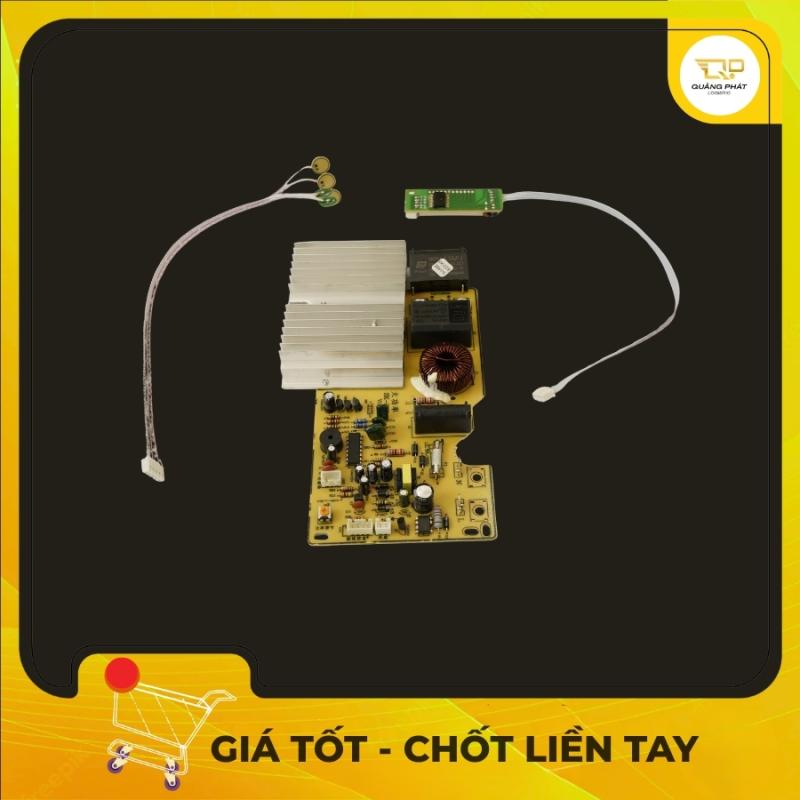

Chi Tiết Bo Mạch Công Suất Bếp Từ

• Cấu tạo chính trên board mạch:
  • Cầu Diode (Bridge Rectifier): Thường gắn trên tấm tản nhiệt nhôm, có nhiệm vụ chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
  • IGBT (Insuated Gate Bipolar Transistor): Đây là "trái tim" của mạch, đóng cắt dòng điện ở tần số cao để tạo ra từ trường biến thiên trên cuộn dây đồng.
  • Tụ điện lọc nguồn (Tụ hóa & Tụ kẹo): Các tụ lớn (thường là 4uF hoặc 5uF) giúp lọc phẳng điện áp DC và tụ cộng hưởng cho cuộn dây.
  • Cuộn cảm chặn nhiễu (Choke Coils): Giúp ổn định dòng điện và lọc nhiễu cao tần.
  • Khối nguồn xung (SMPS): Tạo ra các mức điện áp thấp (thường là 5V và 18V) để nuôi vi xử lý và quạt làm mát.
• Các cổng kết nối:
  • AC-L, AC-N: Điểm cấp nguồn điện vào 220V.
  • OUT1, OUT2: Đường dẫn ra cuộn dây đồng (mâm từ).
  • Sensor: Cổng cắm cảm biến nhiệt độ mặt kính.
  • Fan: Cổng cấp nguồn cho quạt tản nhiệt.

Thông số kỹ thuật phổ biến

• Điện áp hoạt động: 220V - 240V AC.
• Công suất hỗ trợ: Thường từ 1800W đến 2200W.
• Tần số hoạt động: 20kHz - 40kHz.

Cảnh báo an toàn: Mạch bếp từ hoạt động với điện áp cao và dòng điện lớn. Nếu bạn thực hiện sửa chữa, hãy đảm bảo đã ngắt nguồn điện và xả tụ điện trước khi chạm vào mạch.
